Tìm hiểu về cấu tạo bộ lưu điện cửa cuốn

Nguồn điện dự trữ rất cần thiết trong sản xuất và sinh hoạt bảo đảm trong những trường hợp mất điện lưới thì mọi hoạt động máy móc vẫn diễn ra bình thường. Cửa cuốn tự động có các cảm biến điện lắp ở phía trước và phía sau cửa hoạt động hoàn toàn tự động khi có lệnh từ xa mà không cần mất sức đóng mở cửa bằng tay. Cùng với nhiều phụ kiện khác nhau trong hệ thống cửa cuốn, lưu điện cửa cuốn hay bộ tích điện cửa cuốn là thiết bị được khuyên lắp đặt trong hầu hết các công trình nhà ở, kiot, cửa hàng, văn phòng,…. Cùng tìm hiểu cấu tạo bộ lưu điện cửa cuốn để biết thêm những lợi ích khi sử dụng sản phẩm trong vận hành cửa cuốn.

Bộ lưu điện dành cho cửa cuốn

Bộ tích điện cửa cuốn (UPS) là gì?

Bộ tích điện cửa cuốn hay lưu điện cửa cuốn, UPS là thiết bị chuyên dụng có khả năng lưu trữ và phát ra điện năng trong 1 khoảng thời gian nhất định nhờ đó trong trường hợp mất điện thì cửa cuốn vẫn hoạt động theo ý người dùng.

Cấu tạo của bộ lưu điện:

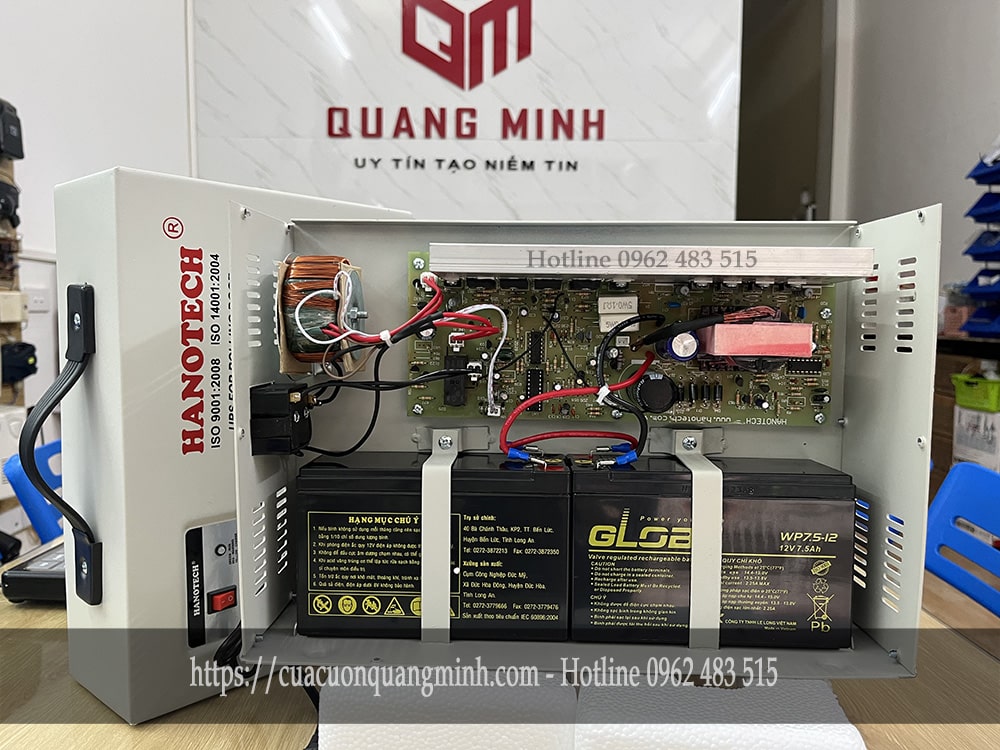

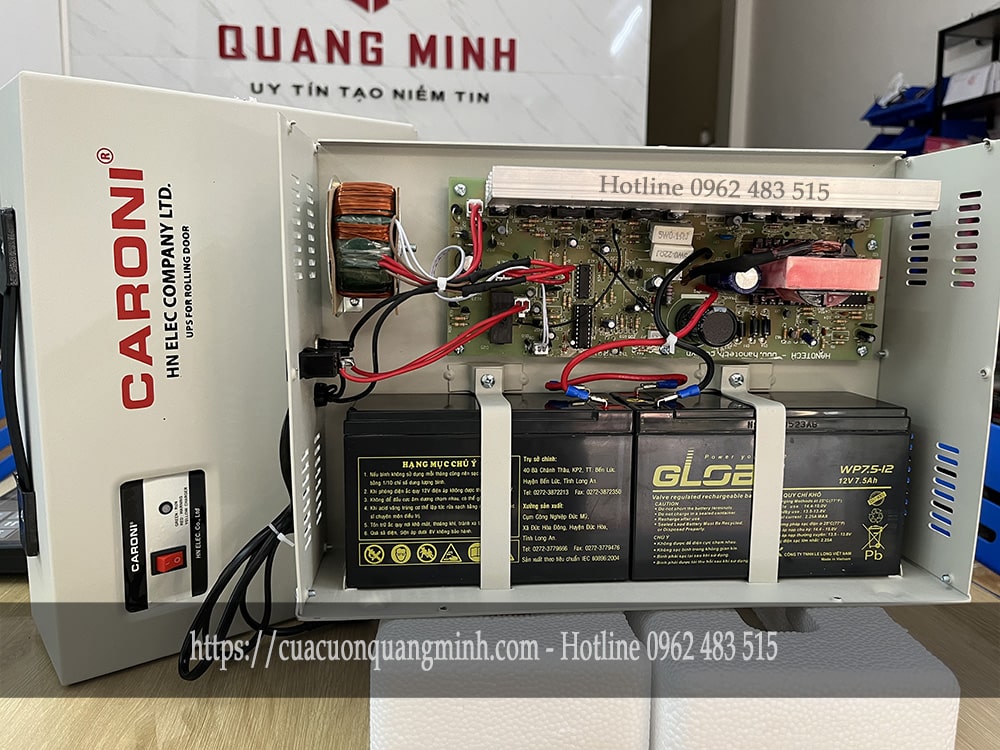

Một bộ lưu điện cửa cuốn hoàn chỉnh, ví dụ như các mẫu P1000 hay P2000 của Austdoor, thường bao gồm ba khối chức năng chính: Khối Ắc quy, Khối Biến tần & Sạc, và Khối Chuyển đổi Nguồn.

Khối Ắc Quy (Battery Pack)

Đây là trái tim của UPS, nơi lưu trữ điện năng.

• Chức năng: Lưu trữ điện năng dưới dạng dòng điện một chiều (DC).
• Chi tiết: Bộ lưu điện cửa cuốn thường sử dụng loại ắc quy khô (ắc quy chì axit kín khí), thường là ắc quy 12V mắc nối tiếp (ví dụ: 2 bình 12V-7.5Ah hoặc 12V-12Ah) để đạt được hiệu điện thế tổng 24V DC hoặc lớn hơn. Dung lượng ắc quy quyết định thời gian lưu điện (ví dụ: UPS P2000 có dung lượng ắc quy lớn hơn P1000).

Khối Biến Tần và Sạc (Inverter & Charger Board)

Khối này là "bộ não" quản lý việc nạp và chuyển đổi điện.

• Mạch Sạc (Charger): Nhận điện áp xoay chiều (AC) từ lưới điện, chuyển thành điện áp một chiều (DC) phù hợp và điều chỉnh dòng điện để nạp vào ắc quy. Mạch sạc thông minh có chức năng tự động ngắt khi ắc quy đầy để chống chai pin.
• Mạch Biến tần (Inverter): Khi mất điện, mạch này có nhiệm vụ chuyển đổi nguồn điện một chiều (DC) được lưu trữ trong ắc quy thành nguồn điện xoay chiều (AC) có điện áp 220V, tần số 50Hz để cấp cho motor cửa cuốn.

Khối Chuyển Đổi Nguồn (Transfer Switch)

Đây là công tắc tự động siêu nhanh.

• Chức năng: Theo dõi điện áp lưới. Khi điện lưới ổn định, nó cấp điện trực tiếp từ lưới vào motor và kích hoạt mạch sạc. Khi điện lưới mất, nó ngay lập tức chuyển mạch để cấp nguồn từ mạch Biến tần sang motor.
• Đặc điểm: Tốc độ chuyển đổi phải rất nhanh (tức thời) để motor không bị ngắt quãng hoạt động.

Vỏ Hộp và Đèn Báo (Housing & Indicator)

• Vỏ hộp: Được làm từ vật liệu chịu nhiệt, chống ẩm, bảo vệ các linh kiện bên trong.
• Đèn báo: Thường có đèn báo các trạng thái: Đèn báo điện lưới (khi có điện), Đèn báo ắc quy đầy/sạc (trạng thái pin), và Đèn báo quá tải (Overload).

Nguyên Lý Hoạt Động Cơ Bản Của UPS Cửa Cuốn

Nguyên lý hoạt động của UPS cửa cuốn khá đơn giản, dựa trên hai trạng thái chính:

Trạng Thái Hoạt Động Bình Thường (Có Điện Lưới)

• Nguồn điện 220V AC từ lưới đi vào Khối Chuyển Đổi Nguồn.
• Khối Chuyển Đổi Nguồn cấp điện trực tiếp cho motor và đồng thời chuyển một phần điện áp qua Mạch Sạc để nạp đầy ắc quy.
• Mạch Sạc sẽ tự động ngắt khi ắc quy đạt ngưỡng điện áp tối đa.

Trạng Thái Dự Phòng (Mất Điện Lưới)

• Khối Chuyển Đổi Nguồn phát hiện điện lưới bị ngắt.
• Ngay lập tức, khối này ngắt kết nối với lưới điện và chuyển sang sử dụng nguồn điện dự phòng.
• Điện một chiều (DC) từ Ắc quy được đưa vào Mạch Biến Tần.
• Mạch Biến Tần chuyển đổi nguồn DC thành nguồn xoay chiều 220V AC.
• Nguồn 220V AC này được cấp cho motor cửa cuốn, cho phép người dùng đóng/mở cửa.

Việc hiểu rõ cấu tạo giúp bạn nhận biết được tình trạng lỗi của UPS. Nếu UPS nhà bạn không sạc được (hỏng mạch sạc) hoặc cửa chỉ mở được vài lần (ắc quy bị chai), đã đến lúc cần phải thay thế.

Công dụng của bộ tích điện cửa cuốn:

Trong mọi tình huống UPS sẽ có những công dụng sau:

• Giúp cửa cuốn hoạt động bình thường khi mất điện lưới, đảm bảo an toàn trong các trường hợp  nguy hiểm như cháy, chập điện bất thường,…
• Cải thiện hiệu suất điện hoạt động của cửa.
• Giảm thiểu tối đa những chi phí do hao hụt điện năng mà hệ thống cửa gây nên.

Tính năng của bộ tích điện cửa cuốn:

• Khi có điện lưới trong dải điện áp từ 170V- 240V máy sẽ tự động nối điện lưới cho cửa và nạp điện cho ắc quy.
• Khi điện lưới mất hoặc bị sụt giảm xuống dưới 160V máy sẽ tự chuyển mạch cho cửa dùng nguồn điện phát ra từ máy.
• Thời gian lưu điện: 32-72 giờ sau khi mất điện vẫn có thể đóng mở cửa cuốn nhiều lần.
• Trường hợp bộ tích điện bị quá tải do sử dụng vượt quá công suất cho phép của máy hoặc chập tải đèn đỏ sẽ sáng, máy sẽ tự khóa không phát điện. Nếu máy không tự mở lại, phải tắt máy bằng công tắc trên trên mặt hộp lưu điện: kiểm tra dây đấu điện với motor, kiểm tra motor, tách vị trí chạm chập sau đó mở lại máy đèn LeD sáng xanh, lưu điện sẽ hoạt động bình thường.

Xem thêm:

• Bảng giá khóa điều khiển cửa cuốn
• Bộ điều khiển cửa cuốn bằng điện thoại thông minh tiện ích
• Bảng giá bộ lưu điện cửa cuốn

Có nên sử dụng lưu điện cửa cuốn hay không?

Lưu điện của cuốn là 1 thiết bị ít dùng nhưng thực sự cần thiết phải có bởi:

Vào mùa cao điểm, việc mất điện lưới có thể diễn ra thường xuyên hoặc những trường hợp điện chập cháy chắc hẳn làm gián đoạn công việc ra vào, kinh doanh của văn phòng cửa hàng, nhà ở. Chỉ 1 thiết bị là bộ lưu điện cửa cuốn thì quý khách không phải mất thời gian chờ đợi hay phải dùng sức kéo. Quyết định chọn mua lắp đặt bộ tích điện cửa cuốn là 1 quyết định sáng suốt, giá cả bộ tích điện phải chăng mà tuổi thọ lại rất cao vừa an toàn cho cửa cuốn, vừa tiện lợi cho con người.

Đặc biệt tại các thành phố lớn như Hà Nội, nhưng ngôi nhà, cửa hàng mặt tiền chỉ có 1 cửa chính lắp đặt cửa cuốn, không có cửa phụ nào thì việc lắp đặt lưu điện là bắt buộc.
