Motor cổng trượt YH là dòng motor tự động dành cho cổng lùa, cổng trượt, được sử dụng phổ biến cho cổng sắt, cổng thép, cổng nhà phố, biệt thự, nhà xưởng và các công trình cần tự động hóa đóng mở.

Theo bảng thông số bạn cung cấp, dòng motor cổng lùa YH có các mức tải trọng 800kg, 1000kg, 1500kg và 2000kg, với công suất tăng dần từ 370W đến 1200W. Các bộ motor sử dụng nguồn 220V/50Hz, đi kèm remote và phụ kiện lắp đặt cơ bản. Thanh răng chưa bao gồm trong giá bộ motor

 Bảng thông số motor cổng trượt YH

Giá trên là mức giá tham khảo theo bảng sản phẩm bạn cung cấp, chưa bao gồm thanh răng.

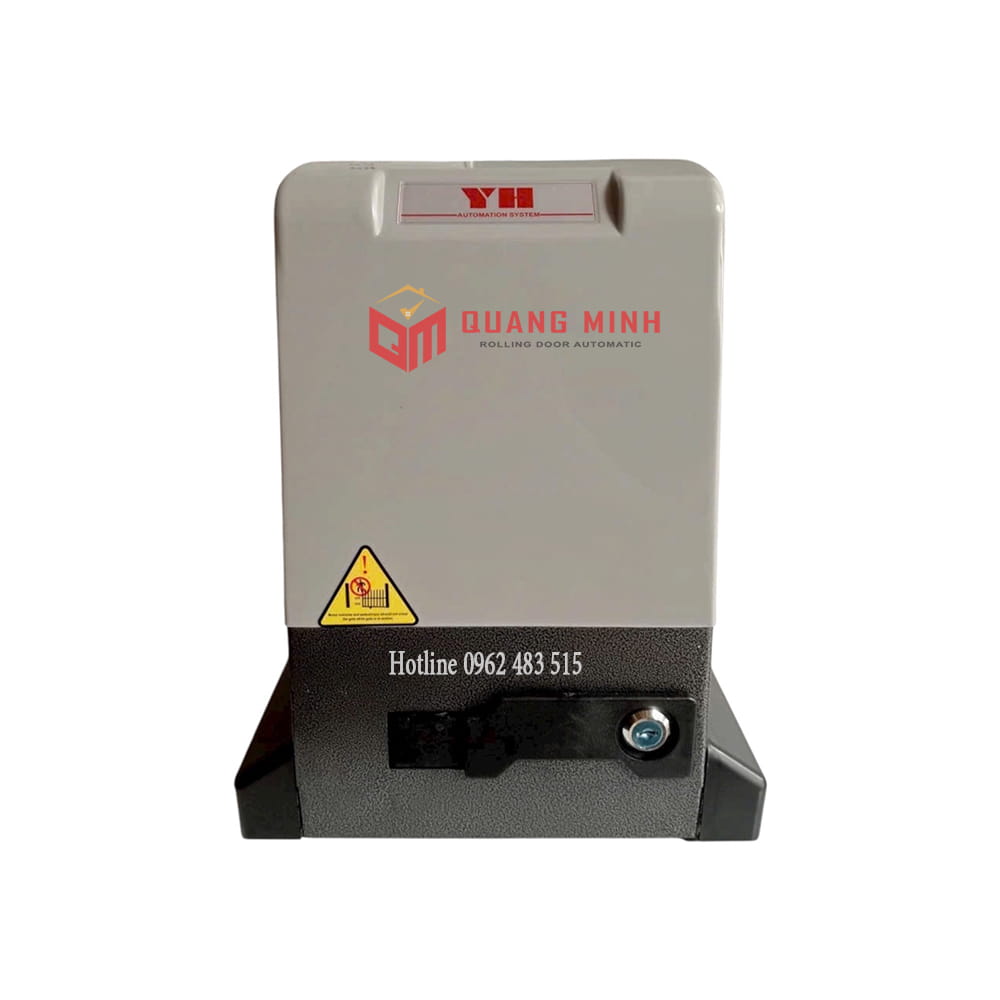

Motor cổng trượt YH 800kg – 370W

Motor cổng lùa YH 800kg – 370W là model phù hợp cho những bộ cổng có trọng lượng khoảng 800kg trở xuống.

Thông số kỹ thuật

• Nguồn điện: 220V/50Hz.
• Công suất: 370W.
• Tải trọng tối đa: 800kg.
• Tốc độ đóng/mở: khoảng 14m/phút.
• Điều khiển từ xa.
• Sử dụng thanh răng để truyền động.

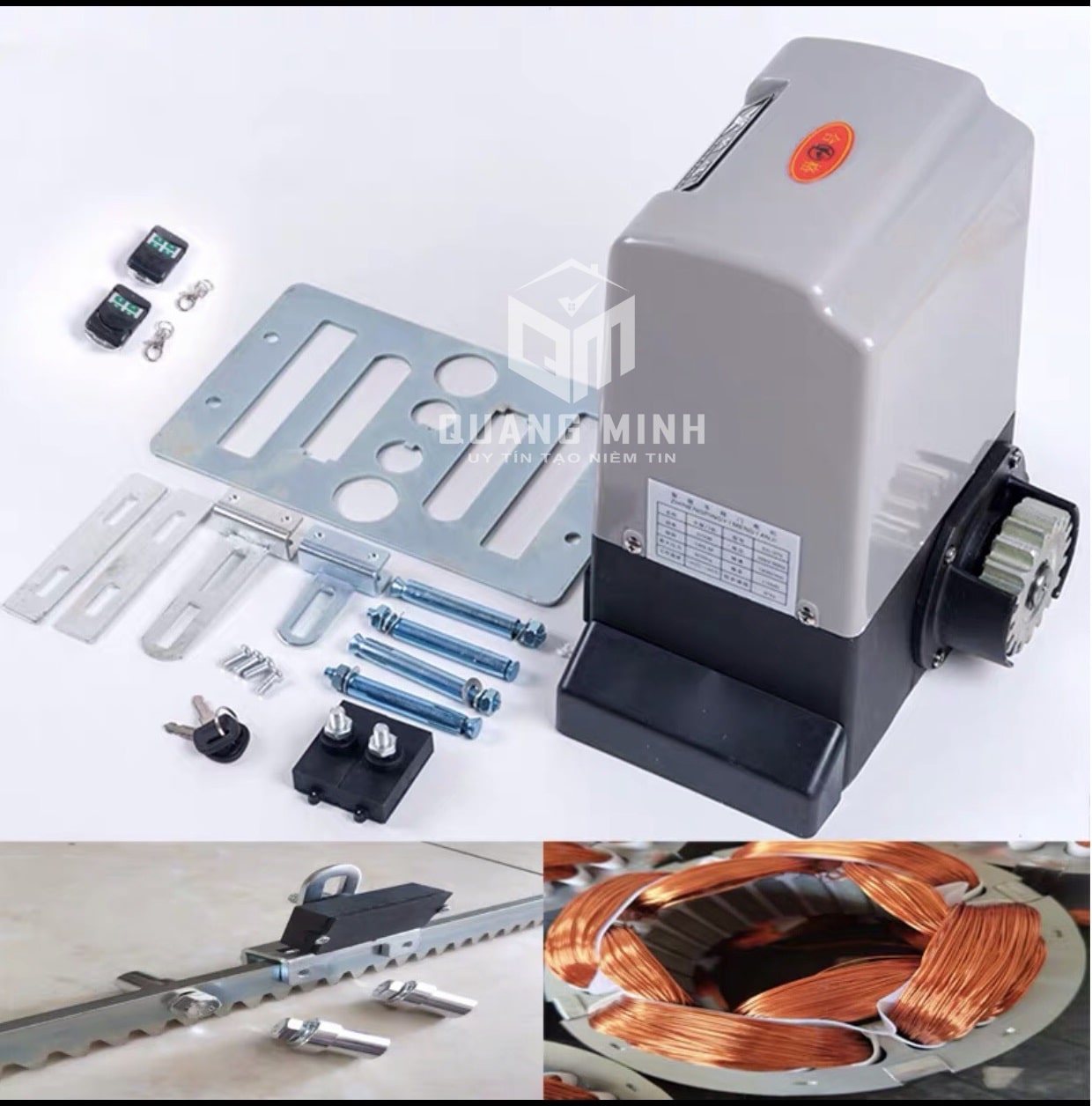

Bộ sản phẩm gồm

• 01 motor cổng lùa.
• 02 chìa điều khiển.
• Phụ kiện đi kèm.

Theo bảng giá, thanh răng chưa bao gồm trong bộ motor.

Model 800kg phù hợp với cổng sắt, cổng thép và cổng dân dụng có trọng lượng vừa phải. Trước khi lắp đặt cần đảm bảo cổng trượt nhẹ trên ray để tránh tạo tải quá lớn cho động cơ.

Motor cổng trượt YH 1000kg – 550W

YH 1000kg – 550W có công suất cao hơn phiên bản 800kg, đáp ứng cổng có trọng lượng tối đa khoảng 1.000kg.

Thông số

• Nguồn điện: 220V/50Hz.
• Công suất: 550W.
• Tải trọng: 1.000kg.
• Tốc độ: khoảng 13m/phút.
• 02 remote điều khiển.
• Phụ kiện lắp đặt đi kèm.

Công suất 550W giúp model này phù hợp hơn với các bộ cổng sắt hoặc cổng thép có trọng lượng lớn.

 Motor cổng lùa YH 1500kg – 750W

Đối với cổng có trọng lượng lớn hơn, YH 1500kg – 750W là phiên bản có công suất 750W, tải trọng tối đa khoảng 1.500kg.

Thông số kỹ thuật

• Nguồn điện: 220V/50Hz.
• Công suất: 750W.
• Tải trọng tối đa: 1.500kg.
• Tốc độ đóng/mở: khoảng 11m/phút.
• 02 remote điều khiển.
• Phụ kiện đi kèm.
• Thanh răng: chưa bao gồm.

Model này phù hợp với:

• Cổng sắt lớn.
• Cổng thép.
• Cổng nhà xưởng.
• Cổng kho.
• Cổng biệt thự kích thước lớn.
• Cổng có trọng lượng khoảng 1–1,5 tấn

 Motor cổng trượt YH 2000kg – 1200W

YH 2000kg – 1200W là model công suất lớn nhất trong nhóm sản phẩm YH bạn cung cấp.

Thông số

• Nguồn điện: 220V/50Hz.
• Công suất: 1.200W.
• Tải trọng tối đa: 2.000kg.
• Tốc độ đóng/mở: khoảng 11m/phút.
• 02 remote điều khiển.
• Phụ kiện đi kèm.
• Thanh răng chưa bao gồm.

Với công suất 1.200W, model này hướng đến các bộ cổng có kích thước và trọng lượng lớn, đặc biệt là cổng sắt, cổng thép hoặc cổng nhà xưởng.

Motor cổng trượt YH có những ưu điểm gì?

Nhiều mức tải trọng

Một trong những ưu điểm dễ nhận thấy của dòng YH là có nhiều mức tải:

800kg → 1000kg → 1500kg → 2000kg.

Nhờ đó có thể lựa chọn motor theo trọng lượng cổng thay vì phải sử dụng một model duy nhất cho tất cả công trình.

Công suất tăng theo tải trọng

Các model được phân chia khá rõ:

• 800kg → 370W.
• 1000kg → 550W.
• 1500kg → 750W.
• 2000kg → 1200W.

Cách phân chia này giúp người dùng dễ dàng xác định model phù hợp với bộ cổng cần tự động hóa.

Tốc độ đóng mở tương đối nhanh

Theo bảng thông số:

• YH 800kg: 14m/phút.
• YH 1000kg: 13m/phút.
• YH 1500kg: 11m/phút.
• YH 2000kg: 11m/phút.

Tải trọng càng lớn thì tốc độ vận hành được thiết kế thấp hơn, phù hợp với yêu cầu về lực kéo của motor.

 Motor cổng YH hoạt động như thế nào?

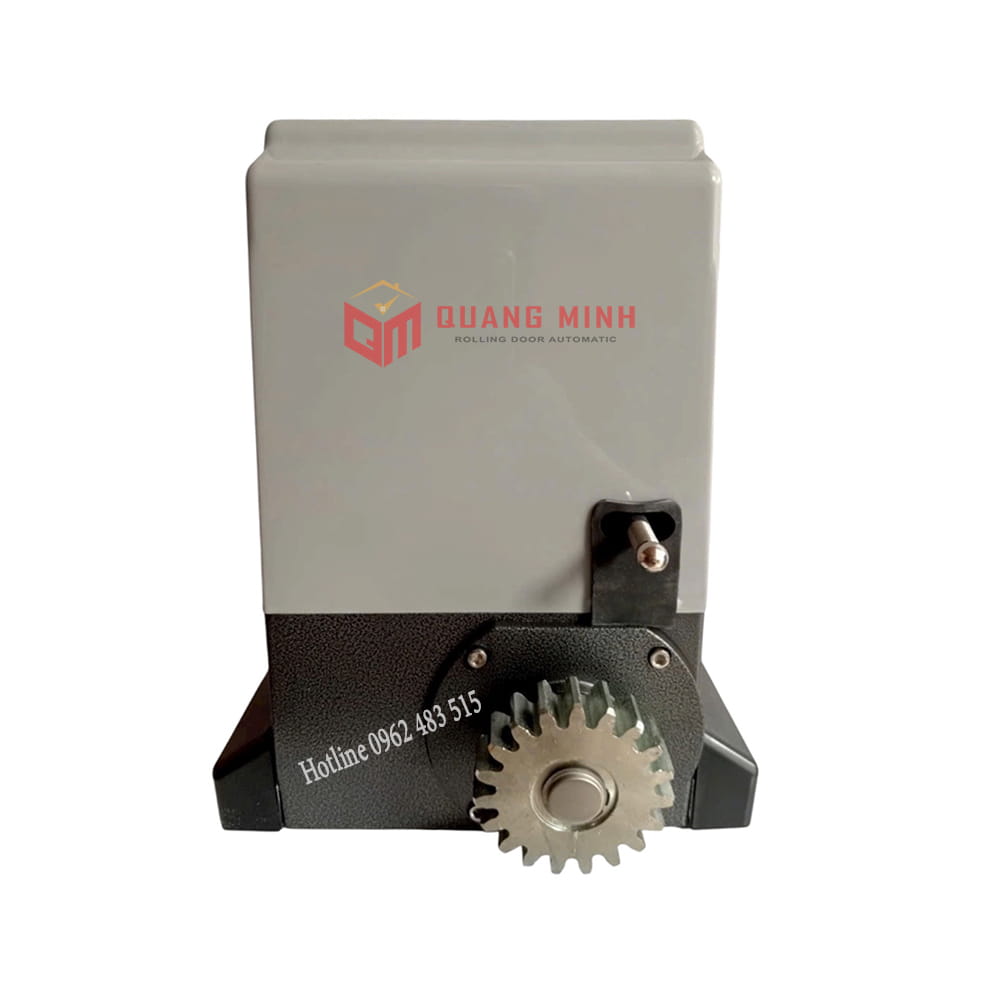

Motor cổng trượt YH hoạt động dựa trên cơ cấu bánh răng – thanh răng.

Thanh răng được lắp dọc theo cánh cổng. Khi motor hoạt động, bánh răng trên motor quay và ăn khớp với thanh răng để kéo cánh cổng chạy dọc theo ray.

Nguyên lý hoạt động có thể hiểu đơn giản:

Motor quay → bánh răng quay → bánh răng kéo thanh răng → cánh cổng di chuyển.

Vì vậy, ngoài chất lượng motor, ray, bánh xe và thanh răng cũng ảnh hưởng rất lớn đến khả năng vận hành của toàn bộ hệ thống.

Motor YH có điều khiển từ xa không?

Có.

Theo bộ sản phẩm bạn cung cấp, các model YH đều có 02 chìa điều khiển từ xa.

Người dùng có thể sử dụng remote để:

• Mở cổng.
• Đóng cổng.
• Dừng cổng tùy cấu hình điều khiển.

Ngoài remote, hệ thống có thể được kết hợp thêm nút nhấn, photocell, đèn cảnh báo hoặc các thiết bị kiểm soát ra vào tùy nhu cầu.

Motor cổng trượt YH có cần thanh răng không?

Có.

Motor cổng lùa cần sử dụng thanh răng để truyền chuyển động từ bánh răng của motor sang cánh cổng.

Trong bảng sản phẩm bạn cung cấp, phần ghi chú của các model đều thể hiện:

“Giá chưa bao gồm thanh răng.”

Do đó khi báo giá trọn bộ cần tính thêm số lượng thanh răng theo chiều dài cánh cổng.

Ví dụ, cổng càng dài thì số mét thanh răng cần sử dụng càng nhiều.

Nên chọn motor YH 800kg, 1000kg, 1500kg hay 2000kg?

Có thể tham khảo theo trọng lượng cổng:

Cổng dưới 800kg

Có thể sử dụng: YH 800kg – 370W.

Đây là model phù hợp với nhiều bộ cổng dân dụng.

Cổng khoảng 800–1000kg

Có thể lựa chọn: YH 1000kg – 550W.

Nếu cổng có trọng lượng thực tế gần 1 tấn, nên kiểm tra thêm độ dài cánh và tình trạng ray.

Cổng khoảng 1000–1500kg

Có thể cân nhắc: YH 1500kg – 750W.

Phù hợp với cổng lớn và nặng hơn.

Cổng khoảng 1500–2000kg

Có thể sử dụng: YH 2000kg – 1200W.

Model này phù hợp với các bộ cổng có tải trọng cao.Không nên chọn motor chỉ dựa vào trọng lượng danh nghĩa. Nếu cổng bị kẹt ray, bánh xe nặng hoặc bị lệch, motor sẽ phải chịu tải lớn hơn nhiều trong quá trình vận hành.

Bảng so sánh motor cổng trượt YH

Nhìn vào bảng trên có thể thấy công suất tăng theo tải trọng, trong khi tốc độ giảm nhẹ ở các model tải trọng lớn.

Motor YH phù hợp với những loại cổng nào?

Motor cổng trượt YH có thể sử dụng cho:

Cổng sắt

Đây là một trong những loại cổng phổ biến nhất cho motor cổng lùa. Cần xác định chính xác trọng lượng cánh để chọn model.

Cổng thép

Cổng thép thường có trọng lượng lớn nên có thể cần các model 1500kg hoặc 2000kg.

Cổng biệt thự

Đối với cổng biệt thự dạng trượt, có thể lựa chọn model theo trọng lượng và kích thước cánh.

Cổng nhà xưởng

Những bộ cổng lớn thường cần motor tải trọng cao, đặc biệt khi cổng nặng và sử dụng thường xuyên.

Cổng kho, bãi xe

Có thể kết hợp motor với photocell, đèn cảnh báo và hệ thống kiểm soát ra vào.

 Lắp motor YH cần kiểm tra những gì?

Trước khi lắp motor, không nên chỉ đo trọng lượng cổng.

Kỹ thuật cần kiểm tra:

Ray dẫn hướng

Ray phải thẳng, chắc chắn và không bị lún hoặc biến dạng.

Bánh xe

Bánh xe phải quay nhẹ, không bị kẹt hoặc mòn quá mức.

Độ nặng của cổng

Đây là cơ sở để lựa chọn model 800kg, 1000kg, 1500kg hoặc 2000kg.

Chiều dài cánh

Cánh càng dài thì lực tác động lên cơ cấu cổng càng lớn.

Vị trí motor

Cần xác định vị trí đặt motor để bánh răng có thể ăn khớp chính xác với thanh răng.

Hệ thống điện

Kiểm tra nguồn 220V và vị trí đi dây để đảm bảo an toàn.

Thanh răng motor cổng YH

Thanh răng là bộ phận không thể thiếu đối với cổng trượt sử dụng motor YH.

Thanh răng được gắn trực tiếp trên cánh cổng và phải đảm bảo:

• Lắp thẳng.
• Khoảng cách giữa các đoạn hợp lý.
• Chiều cao đồng đều.
• Bánh răng motor ăn khớp chính xác.
• Không bị quá chặt.
• Không bị hở quá lớn.

Nếu thanh răng lắp sai, motor có thể xuất hiện các hiện tượng:

• Chạy kêu.
• Cổng giật.
• Bánh răng nhanh mòn.
• Motor nóng.
• Cổng chạy không đều.

Do đó, lắp thanh răng đúng kỹ thuật quan trọng không kém việc chọn đúng công suất motor.

Motor cổng YH có an toàn không?

Motor YH có thể kết hợp thêm các thiết bị an toàn để hoàn thiện hệ thống cổng tự động.

Trong đó, nên trang bị:

• Photocell chống vật cản.
• Đèn cảnh báo.
• Nút dừng khẩn cấp nếu công trình yêu cầu.
• Khóa mở cơ.
• Thiết bị kiểm soát ra vào.

Đối với cổng nhà ở hoặc nơi có người và phương tiện thường xuyên qua lại, photocell là phụ kiện rất nên có.

Quy trình lắp đặt motor cổng trượt YH

Bước 1: Khảo sát

Xác định trọng lượng, chiều dài cổng và tình trạng ray.

Bước 2: Kiểm tra cổng

Đẩy cổng bằng tay để kiểm tra độ nhẹ của bánh xe và ray.

Bước 3: Xác định vị trí motor

Định vị chân đế motor cạnh cánh cổng.

Bước 4: Lắp motor

Cố định motor chắc chắn trên nền.

Bước 5: Lắp thanh răng

Gắn thanh răng dọc theo cánh cổng và căn chỉnh với bánh răng.

Bước 6: Đấu điện

Kết nối nguồn 220V và bộ điều khiển.

Bước 7: Cài đặt remote

Tiến hành học mã remote với bộ điều khiển.

Bước 8: Cài đặt hành trình

Thiết lập vị trí đóng và mở để cổng dừng đúng điểm.

Bước 9: Kiểm tra an toàn

Kiểm tra photocell, dừng cổng và khả năng xử lý vật cản nếu hệ thống được trang bị.

 Quang Minh Door cung cấp motor cổng trượt YH

Quang Minh Door cung cấp motor cổng trượt YH 800kg, 1000kg, 1500kg và 2000kg, phục vụ nhu cầu thay motor, lắp motor cổng mới và nâng cấp cổng cơ thành cổng tự động.

Các model nổi bật:

• YH 800kg – 370W
• YH 1000kg – 550W
• YH 1500kg – 750W
• YH 2000kg – 1200W

Khi tư vấn, nên xác định trước trọng lượng cổng, chiều dài cánh, tình trạng ray – bánh xe và tần suất sử dụng để chọn đúng model.

Quang Minh Door – Cung cấp, lắp đặt, thay thế và sửa chữa motor cổng trượt YH.
