Bộ điều khiển cửa kính tự động CYQ-807 là bộ nhận tín hiệu điều khiển từ xa chuyên dùng cho cửa kính tự động, cửa trượt tự động và các hệ thống cửa sử dụng bộ điều khiển điện áp thấp. Sản phẩm tích hợp bộ thu tín hiệu RF và relay điều khiển, cho phép người dùng đóng/mở hoặc kích hoạt thiết bị từ xa bằng remote 4 nút.

Theo thông tin thể hiện trực tiếp trên bộ điều khiển, CYQ-807 sử dụng nguồn AC/DC 12–36V, khoảng cách điều khiển công bố khoảng 10m (34FT). Bộ sản phẩm có thể đi kèm 1 hoặc 2 remote 4 nút tùy lựa chọn.

Thông số bộ điều khiển cửa kính CYQ-807

Bộ điều khiển CYQ-807 dùng cho cửa kính tự động như thế nào?

CYQ-807 hoạt động như một bộ nhận tín hiệu điều khiển từ xa. Khi nhấn nút trên remote, bộ thu nhận tín hiệu và kích hoạt relay bên trong. Tín hiệu relay sau đó được đưa tới mạch điều khiển của cửa hoặc thiết bị cần đóng/mở.

Điểm đáng chú ý của sản phẩm là không nhất thiết phải thay toàn bộ hệ thống cửa tự động nếu bộ điều khiển hiện tại không có chức năng remote hoặc cần bổ sung điều khiển không dây. Trong trường hợp mạch cửa tương thích với tín hiệu relay của CYQ-807, có thể sử dụng bộ này để bổ sung khả năng điều khiển từ xa.

Trên thiết bị có các chân COM và NO – RELAY OUT, cùng các chân cấp nguồn AC/DC 12–36V. Vì vậy, khi lắp đặt thực tế cần xác định đúng nguồn cấp và sơ đồ mạch của cửa trước khi đấu nối.

Remote điều khiển 4 nút A B C D

Remote đi kèm CYQ-807 có thiết kế 4 phím A, B, C và D, giúp người dùng có thể sử dụng nhiều lệnh khác nhau tùy theo cách cài đặt và thiết bị được kết nối.

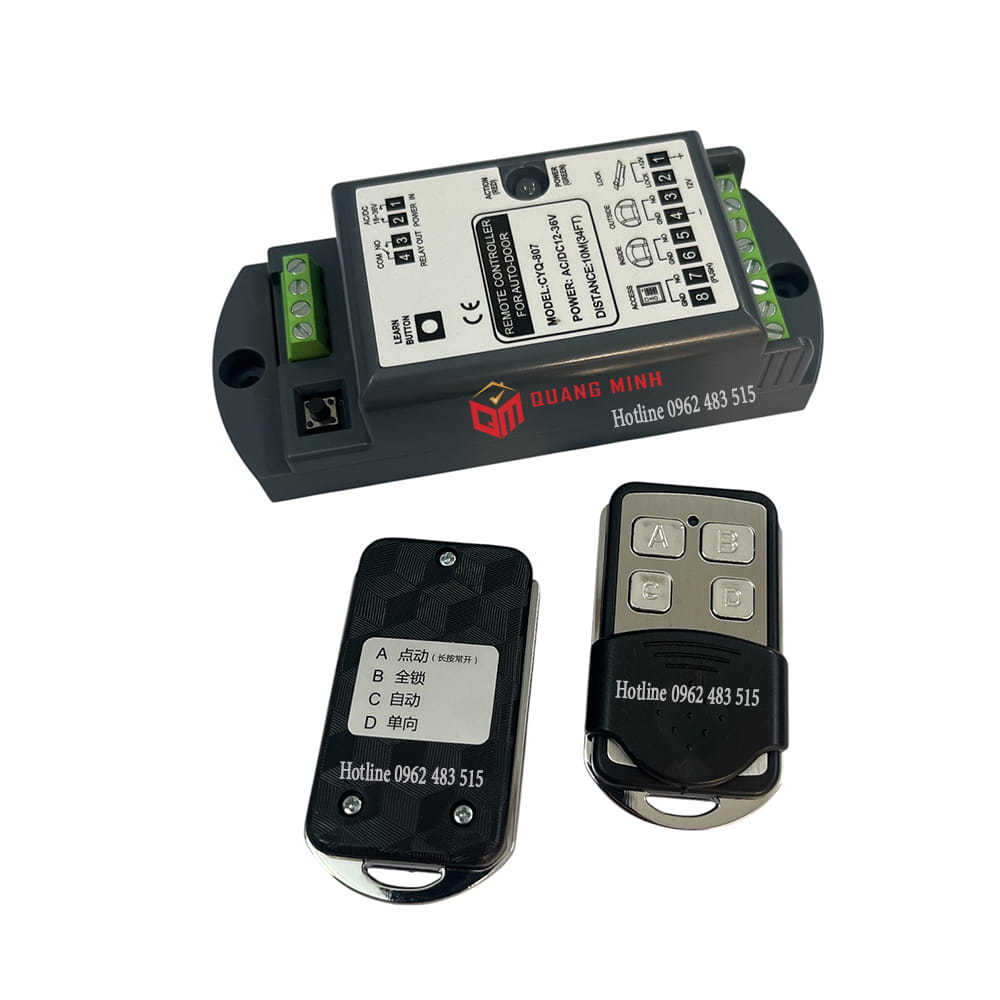

Theo nhãn trên một mẫu remote trong hình:

• A: nhấn giữ để bật
• B: khóa toàn bộ
• C: chế độ tự động
• D: điều khiển một chiều

Tuy nhiên, chức năng thực tế của từng phím phụ thuộc vào cách đấu nối và thiết lập của hệ thống cửa. Vì vậy không nên mặc định tất cả cửa kính đều sử dụng A/B/C/D giống nhau.

Có thể dùng CYQ-807 cho những loại cửa nào?

Bộ điều khiển CYQ-807 có thể được sử dụng trong các hệ thống cần nhận tín hiệu remote và xuất tín hiệu relay, đặc biệt phù hợp với:

• Cửa kính tự động.
• Cửa trượt kính tự động.
• Cửa tự động văn phòng.
• Cửa tự động showroom, cửa hàng.
• Hệ thống cửa sử dụng nguồn 12V hoặc 24V.
• Một số thiết bị kiểm soát ra vào có đầu vào relay.
• Hệ thống cần bổ sung chức năng điều khiển bằng remote.

Lưu ý: CYQ-807 là bộ thu và điều khiển tín hiệu, không phải motor cửa kính và cũng không thay thế hoàn toàn bo mạch điều khiển cửa tự động. Khả năng tương thích phụ thuộc vào mạch điều khiển và cách đấu dây của từng hệ thống.

Ưu điểm của bộ điều khiển cửa kính CYQ-807

Điều khiển cửa bằng remote không dây

Người dùng không cần thao tác trực tiếp trên bộ điều khiển. Chỉ cần sử dụng remote trong phạm vi phù hợp để gửi tín hiệu tới bộ thu CYQ-807.

Hỗ trợ nguồn AC/DC 12–36V

CYQ-807 được ghi rõ mức điện áp AC/DC 12–36V, giúp sản phẩm có khả năng sử dụng với nhiều hệ thống điều khiển điện áp thấp.

Có relay đầu ra

Bộ điều khiển tích hợp RELAY OUT với chân COM/NO, thuận tiện khi kết nối với mạch điều khiển của cửa hoặc thiết bị điện tương thích.

Có nút học remote

Trên bộ điều khiển có nút LEARN BUTTON, phục vụ việc học/cài đặt remote vào bộ thu. Đây là ưu điểm khi cần bổ sung thêm tay điều khiển cho hệ thống.

Có đèn báo trạng thái

Thiết bị được trang bị đèn báo POWER và ACTION, giúp kỹ thuật viên thuận tiện hơn trong quá trình kiểm tra nguồn và tín hiệu hoạt động.

Hướng dẫn cài remote cho bộ CYQ-807

Việc cài remote cần thực hiện theo đúng phiên bản mạch và cách thiết lập của bộ thu. Về nguyên tắc, bộ điều khiển có LEARN BUTTON để đưa thiết bị vào chế độ học remote.

Quy trình cơ bản thường gồm:

Bước 1: Cấp đúng nguồn AC/DC 12–36V cho CYQ-807.

Bước 2: Kiểm tra đèn POWER để xác nhận bộ thu đang được cấp điện.

Bước 3: Nhấn nút LEARN BUTTON trên bộ điều khiển.

Bước 4: Nhấn nút cần sử dụng trên remote để bộ thu ghi nhận tín hiệu.

Bước 5: Kiểm tra lại nút remote vừa cài bằng cách kích hoạt thiết bị.

Do các phiên bản hoặc cách cài đặt có thể khác nhau, không nên tự ý đấu dây hoặc cấp nguồn nếu chưa xác định chính xác sơ đồ chân.

Sơ đồ chân trên CYQ-807

Trên tem sản phẩm có thể thấy hai nhóm đầu nối chính.

Nhóm nguồn và relay

• 1 – 2: POWER IN, nguồn AC/DC 18–36V theo sơ đồ in trên phần relay.
• 3 – 4: RELAY OUT, gồm NO và COM.

Nhóm đầu vào điều khiển

Phần dưới của thiết bị có các chân dành cho:

• LOCK
• OUTSIDE
• INSIDE
• ACCESS
• Nguồn 12V
• Các chân GND / NO
• Chân PUSH

Đây là các đầu kết nối phục vụ những kiểu thiết lập điều khiển khác nhau.

Quan trọng: Trên hình sản phẩm có nhiều mức điện áp/chức năng được thể hiện ở các khu vực khác nhau của mạch. Khi lắp đặt thực tế cần đối chiếu đúng sơ đồ được in trên chính bộ CYQ-807 và mạch cửa đang sử dụng, tránh đấu nhầm nguồn vào chân tín hiệu.

CYQ-807 có thể thay thế bộ điều khiển cũ không?

Có thể sử dụng CYQ-807 để thay thế hoặc bổ sung trong một số trường hợp, nhưng không thể khẳng định tương thích chỉ dựa vào tên cửa kính.

Trước khi thay thế nên kiểm tra:

1. Điện áp cấp cho bộ điều khiển cũ.
2. Kiểu tín hiệu mà bo mạch cửa yêu cầu.
3. Có đầu vào NO/COM, PUSH hoặc relay hay không.
4. Cách đấu nút mở cửa bên trong/bên ngoài.
5. Chức năng khóa cửa hoặc kiểm soát ra vào.
6. Khoảng cách sử dụng remote thực tế.
7. Số lượng remote cần cài đặt.

Nếu bộ điều khiển cũ bị hỏng, tốt nhất nên chụp ảnh bo mạch và các đầu dây hiện tại để kỹ thuật kiểm tra trước khi mua bộ CYQ-807 thay thế.

Bộ sản phẩm gồm những gì?

Tùy cấu hình bán hàng, bộ CYQ-807 có thể gồm:

• 1 bộ thu điều khiển CYQ-807.
• Remote 4 nút A/B/C/D.
• Remote bổ sung nếu khách có nhu cầu.
• Phụ kiện đấu nối tùy từng bộ sản phẩm.

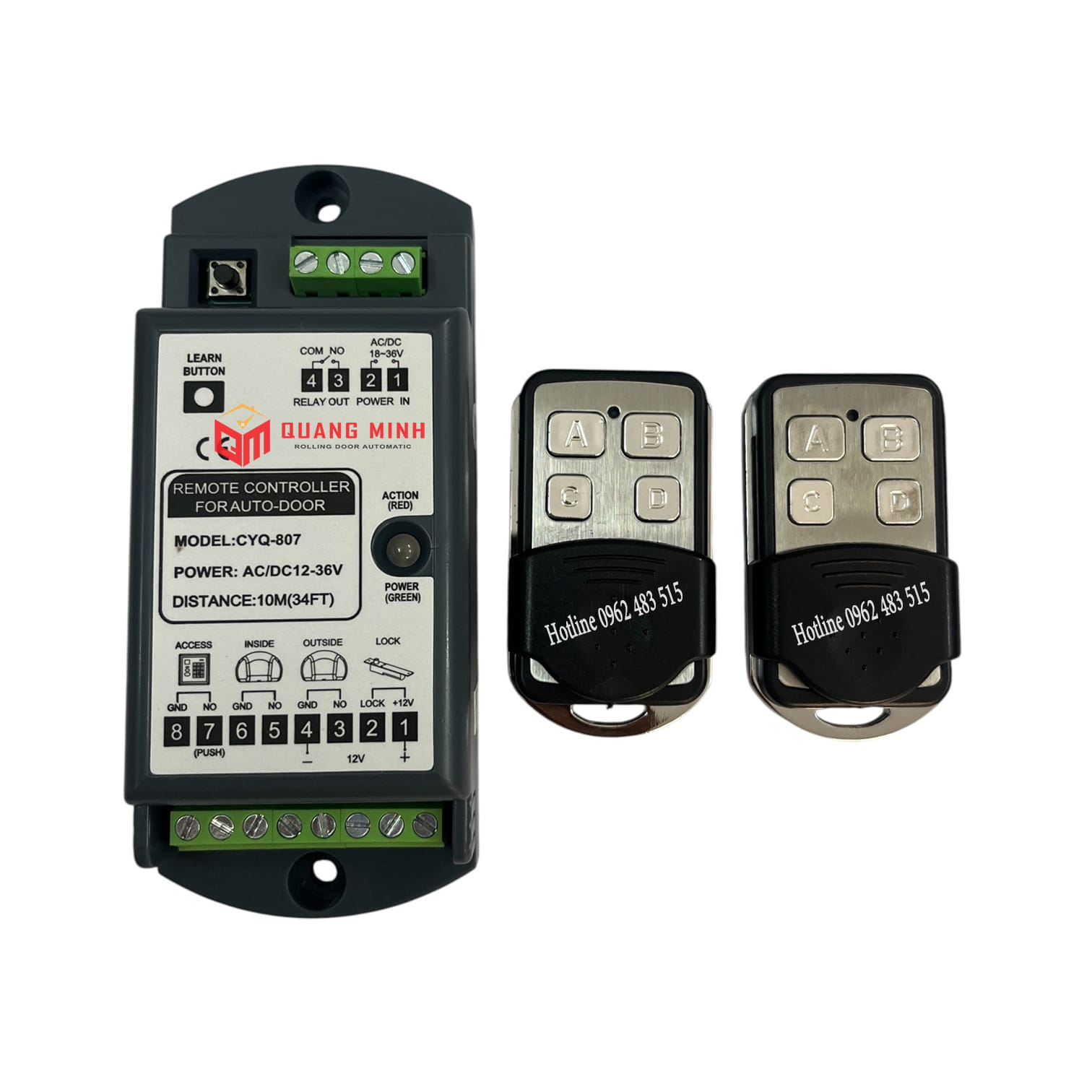

Hình ảnh sản phẩm cho thấy có cấu hình 1 bộ điều khiển + 1 remote và cấu hình 1 bộ điều khiển + 2 remote.

Khi nào nên sử dụng bộ điều khiển CYQ-807?

CYQ-807 phù hợp khi hệ thống cửa cần bổ sung điều khiển không dây bằng remote, cần thay bộ thu remote cũ hoặc cần tạo tín hiệu relay để kết nối với mạch điều khiển tương thích.

Đặc biệt, với các cửa kính tự động đang hoạt động bình thường nhưng remote bị mất, hỏng hoặc bộ nhận tín hiệu không còn sử dụng được, việc thay riêng bộ thu có thể là phương án tiết kiệm hơn so với thay cả hệ thống cửa.

Tuy nhiên, nếu cửa đang gặp lỗi motor, bo mạch chính, cảm biến an toàn, ray cửa hoặc nguồn cấp, thay CYQ-807 sẽ không giải quyết được nguyên nhân gốc của sự cố.

Mua bộ điều khiển cửa kính tự động CYQ-807

Bộ điều khiển cửa kính tự động CYQ-807 là lựa chọn phù hợp cho các hệ thống cửa cần điều khiển từ xa bằng remote 4 nút, với nguồn AC/DC 12–36V, khoảng cách công bố khoảng 10m và ngõ ra relay COM/NO.

Khi mua, khách nên cung cấp model cửa tự động, hình ảnh bo mạch hiện tại và ảnh đầu dây kết nối để xác định CYQ-807 có phù hợp hay không. Điều này đặc biệt quan trọng nếu mua để thay thế bộ điều khiển cũ.

Quang Minh Door cung cấp bộ điều khiển, remote và phụ kiện cửa kính tự động, đồng thời hỗ trợ tư vấn, thay thế và cài đặt bộ điều khiển cửa kính theo từng hệ thống thực tế.
